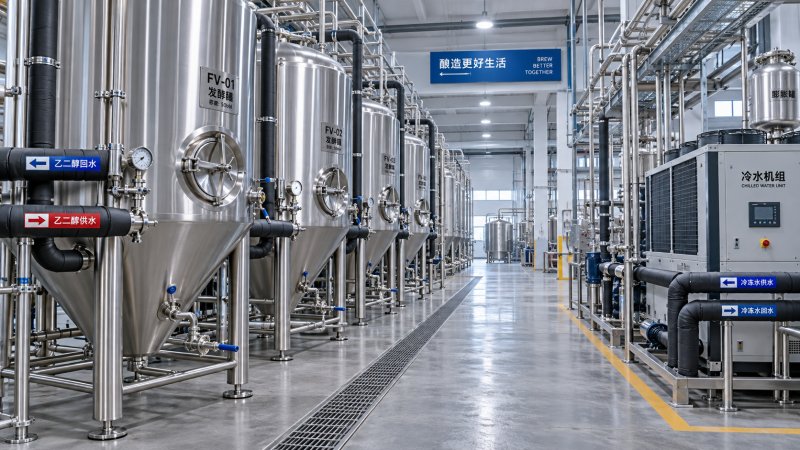

Затраты на расширение производства с использованием ферментера для пива: гликоль, площадь помещения и монтаж

Бюджет на расширение пивоваренного производства за счёт установки бродильного танка должен включать стоимость смонтированного и введённого в эксплуатацию танка, а также инфраструктуры, необходимой для его работы по запланированному графику производства. Цена ёмкости не учитывает ряд расходов: производительность системы с гликолем, распределительные трубопроводы, полезную площадь помещения, доступ для доставки, электрические подключения и пусконаладку. Выгодное предложение на танк может обернуться дорогостоящим расширением, если учесть эти статьи затрат только после оформления заказа.

Начните с определения требуемого рабочего объёма, графика брожения и целевой температуры холодного охмеления. Эти параметры позволяют точнее оценить потребность в охлаждении и объём монтажных работ, чем только номинальная вместимость танка. Разделите бюджет на оборудование, подготовку площадки и перерывы в производстве, чтобы сравнивать предложения поставщиков на одинаковой основе.

Составьте бюджет с учётом чётко определённого объёма монтажных работ

Предложение, обозначенное как «комплектный бродильный танк», не обязательно включает компоненты, необходимые для подключения к действующей пивоварне. Системы контроля температуры, клапаны для гликоля, фитинги для работы под давлением, изоляция, доставка и монтаж могут указываться в разных разделах коммерческого предложения. Зафиксируйте, что входит в стоимость, за что нужно запросить отдельную цену и что должно быть предоставлено на площадке.

Отделите дополнительные опции от работ, необходимых для эксплуатации танка. Установка коллектора гликоля увеличенного размера с расчётом на будущие ёмкости — это решение для расширения; замена недостаточно пропускного ответвления, необходимая для подключения нового бродильного танка, относится к текущим монтажным расходам.

Производительность системы с гликолем: холодное охмеление меняет расчёт

Поддержание температуры брожения и холодное охмеление предъявляют к системе охлаждения разные требования. Для поддержания заданной температуры брожения необходимо отводить тепло брожения и тепло, поступающее из окружающей среды. При холодном охмелении добавляется нагрузка, связанная с охлаждением партии до заданной температуры за определённое время. Чиллер, справляющийся с постоянной нагрузкой при брожении, может не выдержать одновременного охлаждения нескольких танков.

Используйте график производства, чтобы определить пиковую совокупную нагрузку. Учтите действующие бродильные танки, планируемую ёмкость и другое оборудование, подключённое к тому же контуру гликоля. Ориентируйтесь на наиболее загруженный период планируемой эксплуатации с учётом сезонной температуры окружающей среды, а не на сумму максимальных нагрузок каждого танка без учёта времени их работы.

Для расчёта охлаждения партии используйте базовую формулу: отводимое тепло = масса жидкости × удельная теплоёмкость × снижение температуры. Если разделить эту энергию на допустимое время охлаждения, получится средняя нагрузка охлаждения партии. Затем необходимо учесть охлаждение самой ёмкости, приток тепла и другие одновременные нагрузки. Скорость охлаждения пива ограничена также эффективностью теплопередачи рубашки, даже если у чиллера есть резерв производительности.

Сравните холодопроизводительность чиллера при запланированной температуре подачи гликоля и температуре окружающей среды. Паспортная мощность, указанная для других условий, не показывает доступную холодопроизводительность на пивоварне. Также укажите тип и концентрацию гликоля: повышение концентрации меняет вязкость и эффективность теплопередачи, что влияет на расчёт насосной и охлаждающей систем.

При общем производстве различных напитков рубашечная ёмкость, например резервуары для комбучи объёмом 500 л, рассчитанная на брожение при температуре 22–28 °C, наглядно показывает, почему одинаковый объём танков не означает одинаковую нагрузку на охлаждение. Требования к контролю температуры в ней отличаются от требований при холодном охмелении пива. Для расчёта общей системы необходимо учитывать технологические температуры и график работы каждой ёмкости; одной этой спецификации недостаточно, чтобы подтвердить пригодность ёмкости для брожения пива.

Затраты на модернизацию распределительной системы могут оказаться выше ожидаемых

Наличие достаточной холодопроизводительности не гарантирует нужный расход через новую рубашку. Увеличение длины трубопроводов, узкие ответвления, клапаны с высоким гидравлическим сопротивлением и дополнительные фитинги повышают потери давления. Сопоставьте требуемый расход через рубашку с располагаемыми характеристиками насоса в рабочей точке расширенной системы.

В бюджет на подключение следует включить запорные клапаны, регулирующую арматуру, подающий и обратный трубопроводы, опоры, изоляцию и пусконаладочные работы. Там, где возможно образование конденсата, теплоизоляция трубопроводов должна иметь непрерывный пароизоляционный слой. Зазоры вокруг клапанов и фитингов приводят к протечкам конденсата и намоканию изоляции, увеличивая объём работ по техническому обслуживанию после запуска.

При оценке площади учитывайте маршрут доставки и пространство вокруг танка

Диаметр танка — лишь часть площади, необходимой для его установки. Предусмотрите место для открытия люка, работы с клапанами, отбора проб, слива дрожжей, подключения шлангов и обслуживания. Для нижних патрубков необходимо оставить достаточно места под фитинги и предусмотренную систему сбора. Даже если ёмкость плотно помещается между существующими танками, она может мешать мойке или регулярным перекачкам.

Оцените высоту помещения по сборочному чертежу танка. Верхние фитинги, предохранительные устройства, подключения для мойки и требования к доступу требуют дополнительного пространства над корпусом ёмкости. Трубопроводы гликоля, кабельные лотки, балки и вентиляционные каналы могут мешать установке танка в нужное положение или подъёмным работам.

На планировочном чертеже должны быть указаны маршрут доставки и зоны обслуживания, а также окончательное положение танка. Сопоставьте размеры груза при транспортировке с проёмами дверей, поворотами, пандусами и препятствиями. Уточните, какие фитинги можно снять для перевозки и можно ли безопасно привести танк в вертикальное положение внутри здания.

При оценке пола следует учитывать рабочий вес ёмкости, включая жидкость и установленное оборудование. Опоры создают сосредоточенные нагрузки, поэтому для оценки локальной несущей способности недостаточно разделить общий вес на площадь основания. Состояние плиты пола, расположение опор, требования к креплению и близость сливов могут повлиять на объём необходимых работ на площадке.

На размещение влияет и дренаж. Длинные шланги, пересекающие рабочие проходы, затрудняют мойку и перекачку, а слив после мойки должен поступать в подходящий трап без образования постоянных луж. Перемещение ёмкости ближе к сливу сокращает длину шлангов, но может увеличить длину трубопроводов гликоля; оба фактора следует учитывать при сравнении вариантов планировки.

Стоимость монтажа зависит от доступа и границ подключения

Стоимость перевозки и разгрузки следует указывать отдельно, если в предложении прямо не сказано, что обе услуги включены. Определите, кто предоставляет подъёмное оборудование и такелаж и выполняет позиционирование; до доставки подтвердите порядок подъёма. Ограниченный доступ может потребовать другого транспортного средства или способа подъёма, чем тот, который был заложен в первоначальную оценку доставки.

Требования к подключению инженерных систем необходимо определить с той же точностью. Уточните размеры и стандарты соединений, требования к электропитанию, подключение проводки управления и ответственность за интеграцию системы контроля температуры. Резьбовое, фланцевое или санитарное соединение, указанное только по номинальному размеру, всё равно может оказаться несовместимым с существующей установкой. Позднее добавление переходников увеличивает стоимость и иногда сокращает свободное пространство для обслуживания.

Для подключений мойки необходимы достаточный расход и давление, а также работоспособный сливной тракт. Наличие установленной вращающейся моющей головки само по себе не подтверждает, что действующая система мойки способна правильно её питать. Необходимо также проверить соответствие систем регулирования давления и сброса документированным рабочим пределам ёмкости; наличие клапана шпунтования само по себе не определяет допустимое давление танка.

Если монтаж требует вскрытия действующего контура гликоля или изменения общей инженерной инфраструктуры, определите допустимое окно остановки до расчёта затрат на рабочую силу. Ограниченное рабочее время, временные подключения, слив и повторное заполнение контура, а также восстановление изоляции влияют на бюджет монтажа.

Включите пусконаладку в результат, указанный в предложении

При пусконаладке необходимо подтвердить соответствие установки согласованным эксплуатационным требованиям. Определите условия приёмки для герметичности соединений, показаний датчиков, реакции системы управления, дренажа и расхода через рубашку. Проверьте систему гликоля при заданной репрезентативной нагрузке. Выход пустого танка на заданную температуру мало говорит о том, как будет проходить холодное охмеление полной партии.

В предложении зафиксируйте границу между характеристиками ёмкости и характеристиками инженерной инфраструктуры площадки. Если задана цель по охлаждению, укажите объём партии, начальную и целевую температуру, доступные параметры гликоля и допустимое время охлаждения. Эти данные позволяют проверить стоимость расширения и дают практическую основу для решения проблем с производительностью до ввода танка в производство.
