Ферментер для пива не достигает температуры холодного охмеления? Найдите причину

Пивной ферментер не достигает температуры холодного охмеления? Найдите причину

Если пивной ферментер не достигает температуры холодного охмеления, увеличение продолжительности охлаждения может скрыть неисправность, а не устранить её. Эффективный поиск неисправности начинается с разграничения проблем холодопроизводительности, ограничений потока гликоля, ошибок датчика температуры и недостаточной теплопередачи через рубашку резервуара. Прежде чем менять уставки или заменять компоненты, проследите путь охлаждения от чиллера до ферментера и убедитесь, что именно показывают показания температуры.

Важно спросить не просто: «Почему пиво тёплое?», а: «В какой точке доступное охлаждение перестаёт доходить до пива?» Если резервуар нормально охлаждается до температуры брожения, но процесс останавливается около заданной температуры холодного охмеления, причина может отличаться от ситуации, когда охлаждение почти отсутствует.

Прежде чем проверять систему охлаждения, подтвердите точность температуры

Запишите заданную температуру, отображаемую температуру пива, потребность в охлаждении, объём партии, начальную температуру и продолжительность охлаждения. Отметьте, продолжает ли температура медленно снижаться или вышла на стабильное плато. Сравнивайте с предыдущими партиями только при достаточно схожих уровне заполнения, начальных условиях и одновременной нагрузке от охлаждения других резервуаров.

Сверьте показания контроллера с калиброванным эталонным прибором, используя гигиеничный и разрешённый метод измерения. Холодная проба может нагреться во время отбора, поэтому показания случайно взятой пробы не всегда позволяют достоверно проверить калибровку. Осмотрите проводку RTD, конфигурацию входа контроллера, установку зонда и состояние термогильзы. Недостаточный тепловой контакт или зонд, расположенный выше уровня жидкости, могут давать искажённое представление о температуре партии.

Также убедитесь, что контроллер действительно подаёт запрос на охлаждение. Неправильно выбранный режим работы, назначение выхода, блокировка или зона нечувствительности могут оставить клапан закрытым, даже если отображаемая температура выше заданной уставки.

Перед выполнением работ с разборкой: отключите электропитание и сбросьте давление в соответствующем контуре согласно процедурам предприятия. При охлаждении пива давление в резервуаре может снижаться из-за сжатия газа и усиленного растворения CO₂. Убедитесь, что предусмотрена утверждённая система защиты от избыточного давления или вакуума; не пытайтесь решить проблему, открывая люк или обходя защитные устройства.

Определите, затронута вся система или только один резервуар

Если одновременно возникают проблемы с несколькими резервуарами, проверьте общий чиллер, резервуар гликоля, циркуляционный насос и распределительный коллектор. Если один ферментер останавливается, а сопоставимые резервуары охлаждаются нормально, внимательнее проверьте его ответвление трубопровода, регулирующий клапан, контур рубашки или датчик. Это различие сужает область поиска, но само по себе не доказывает причину неисправности.

При активном запросе на охлаждение измерьте температуру гликоля на выходе из чиллера и на входе в затронутый резервуар. Добавьте к измерениям температуру на выходе из рубашки и, если возможно, фактический расход в ответвлении. Измерения должны отражать температуру циркулирующей жидкости: показания с поверхности неизолированной трубы могут искажаться из-за температуры помещения и плохого контакта датчика.

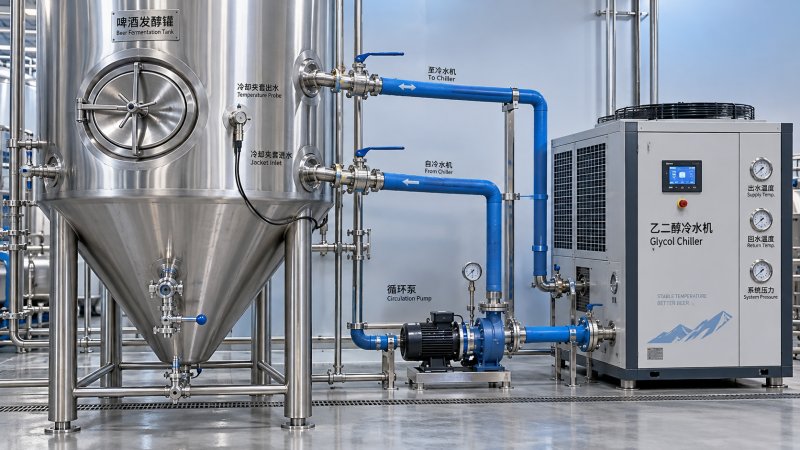

Проследите фактический контур: резервуар, насос, подающий коллектор, клапан ответвления, вход в рубашку, выход из рубашки и обратный коллектор. Убедитесь, что смонтированная обвязка соответствует утверждённому чертежу, включая отдельные зоны рубашки, если они предусмотрены.

Гликоль, поступающий в рубашку, должен быть достаточно холоднее заданной температуры пива, чтобы отводить тепло. По мере приближения температуры пива к температуре гликоля охлаждение замедляется. Универсальной уставки температуры подачи не существует: учитывайте конструкцию резервуара, рабочие пределы чиллера, свойства гликоля и риск локального замерзания пива.

Отделите проблемы холодопроизводительности от проблем подачи гликоля

Чиллер, поддерживающий заданную температуру подачи при небольшой нагрузке, может не справляться, когда несколько резервуаров одновременно переходят на холодное охмеление. Проверьте, повышается ли температура в резервуаре гликоля в период возникновения проблемы и работает ли холодильная система непрерывно, не успевая восстановить температуру. Оцените холодопроизводительность при фактической температуре гликоля и температуре окружающей среды, а не только по номинальному значению.

Проверьте чистоту конденсатора, свободное пространство для воздушного потока, работу вентиляторов и зарегистрированные аварийные сигналы. Диагностику холодильного контура следует поручать квалифицированным специалистам по холодильному оборудованию. Если производственный график позволяет, поочерёдное включение охлаждения может помочь проверить, ограничивает ли систему одновременная нагрузка; однако это не доказывает, что мощность чиллера подобрана правильно.

Если гликоль на подаче остаётся достаточно холодным, но ферментер перестаёт охлаждаться, проверьте его подачу:

• Убедитесь, что регулирующий клапан действительно открывается, а не только отображает соответствующий сигнал на контроллере.
• Проверьте запорные клапаны, сетчатые фильтры, шланги и обратные клапаны на наличие засоров и ошибок монтажа.
• Сопоставьте производительность насоса с требуемым расходом и сопротивлением системы; работающий двигатель не доказывает, что циркуляция достаточна.
• Проверьте наличие воздушных пробок, используя утверждённую процедуру заполнения и удаления воздуха из системы.
• Измерьте концентрацию гликоля прибором, подходящим для данного типа гликоля.

Чрезмерная концентрация гликоля повышает вязкость и может снизить расход и эффективность теплопередачи. Слишком низкая концентрация создаёт риск замерзания при рабочих условиях. Корректируйте состав, ориентируясь на данные поставщика жидкости и требования оборудования, а не на универсальное процентное значение.

Оценивайте температуру рубашки с учётом расхода

Повышение температуры гликоля при прохождении через рубашку полезно учитывать, но само по себе оно не является диагнозом. Отвод тепла зависит от массового расхода, теплоёмкости жидкости и разницы температур на входе и выходе. Большая разница может быть связана с низким расходом; малая может указывать на высокий расход, небольшую остаточную тепловую нагрузку или слабую теплопередачу. Без данных о расходе и контексте температуры пива любое из этих показаний может ввести в заблуждение.

Если гликоль на входе холодный и циркуляция подтверждена, проверьте резервуар со стороны продукта. Контактирует ли заполненный объём с достаточной активной площадью рубашки? Работают ли все предусмотренные зоны рубашки? Не намокла ли и не повреждена ли изоляция? Не расположен ли зонд рядом с охлаждаемой стенкой, так что его показания не отражают температуру всего объёма жидкости? Также следует учитывать внутренние отложения и температурное расслоение, особенно если эффективность изменилась относительно привычных показателей резервуара.

Не используйте перемешивание или рециркуляцию для проверки температурного расслоения без предварительной оценки. Любое вмешательство должно учитывать санитарные требования, насыщение кислородом, карбонизацию, давление и утверждённый процесс пивоварения.

То же различие между измерением температуры и охлаждением применимо к другим резервуарам для напитков с рубашкой. Например, в описании резервуаров из нержавеющей стали для игристого вина объёмом 5000 л указаны охлаждающая рубашка, зонд RTD и биметаллический термометр. Эти элементы обеспечивают точки контроля и измерения, но сами по себе не определяют холодопроизводительность и не подтверждают равномерность температуры продукта. Требования к давлению для игристого вина нельзя переносить на пивной ферментер.

Проверьте результат ремонта в условиях, при которых возникла неисправность

После устранения неисправности отслеживайте температуру пива, температуры подачи и возврата гликоля, запрос клапана и доступные показания расхода на протяжении всего цикла охлаждения. Проводите проверку при характерной производственной нагрузке. Однократное достижение целевой температуры во время спокойной смены — слабое подтверждение успешного ремонта, если первоначальная неисправность возникла при одновременном охлаждении нескольких резервуаров.

При обращении за поддержкой к производителю предоставьте серийный номер резервуара, чертёж трубопроводов, условия партии, настройки контроллера, историю аварийных сигналов и измерения с отметками времени. Компания Shandong Weike Machinery Equipment Co.,Ltd, расположенная в Цзинане, провинция Шаньдун, производит ёмкости из нержавеющей стали для пивоварения и напитков на заводе площадью более 15 000 квадратных метров. Объём её услуг по проектированию, монтажу и вводу в эксплуатацию делает исходные документы с требованиями к рубашке и инженерным коммуникациям полезными справочными материалами; заявленный пятилетний срок послепродажного обслуживания следует уточнить с учётом условий конкретного проекта.

Внесите в журнал технического обслуживания фактически измеренную причину и результат проверки, а не просто запись «уставка понижена». В журнале должно быть указано, что ограничивало охлаждение: холодопроизводительность, подача гликоля, теплопередача или измерение температуры. Тогда при следующем сбое поиск начнётся с анализа данных, а не с очередной корректировки.
