Интеграция смесительной ёмкости в линию производства напитков из порошкового сырья

Смесительная емкость подходит для линии по производству напитков на основе порошковых ингредиентов только в том случае, если она способна смачивать, диспергировать и гидратировать рецептуру за время, доступное между последующими партиями. Если сначала выбрать вместимость емкости, линия может получить достаточный объем хранения, но недостаточную производительность смешивания, чрезмерное пенообразование или систему перекачки, не способную поддерживать производственный поток.

Поэтому интеграцию следует начинать с анализа рецептуры и полного графика обработки партии. Загрузка порошка, гидратация, регулирование температуры, контроль качества, выгрузка и мойка — все эти операции занимают время работы оборудования. Проект должен согласовать их с требованиями следующего этапа процесса, будь то пастеризация, гомогенизация, промежуточное хранение или розлив.

Определите диапазон параметров рецептур до выбора размера емкости

Понятие «напиток на основе порошковых ингредиентов» охватывает компоненты с совершенно разными свойствами. Сахар может легко растворяться при подходящих условиях, тогда как какао необходимо диспергировать и удерживать во взвешенном состоянии. Белковые порошки могут пениться и требуют контролируемой гидратации; гидроколлоиды могут образовывать комки с гелеобразной оболочкой, если их внешняя поверхность гидратируется до того, как жидкость достигнет центра. Емкость, спроектированная для одной легко растворимой рецептуры, не обязательно подойдет для всей линейки продуктов.

В спецификации оборудования следует указать наиболее требовательные параметры рецептуры:

• Минимальный и максимальный объемы партии, включая начальную загрузку жидкости.
• Доля порошка в загрузке, скорость его подачи и вязкость, достигаемая в ходе обработки.
• Требуемый диапазон температур и любые ограничения по тепловому воздействию на ингредиенты.
• Допустимые уровни пенообразования, вовлеченного воздуха, нерастворенных частиц и оседания.
• Время гидратации и измеримый критерий готовности партии к выпуску.

Эти условия определяют не только мощность двигателя. Даже при минимальном начальном объеме жидкости уровень должен быть достаточным для надлежащего погружения мешалки. Рост вязкости меняет циркуляцию и условия выгрузки. Пена и временное увеличение объема во время подачи порошка требуют свободного пространства над уровнем жидкости, превышающего объем готового напитка. Указывайте отдельно полный объем емкости и полезный рабочий объем.

Размер партии также должен соответствовать производственному графику. Например, при полезном объеме партии 2 000 литров и полном цикле продолжительностью 90 минут средняя производительность составит около 1 333 литров в час без учета дополнительных простоев. Такой объем не сможет непрерывно обеспечивать последующий этап с потребностью 2 000 литров в час без дополнительного источника готового продукта. Буферная емкость может компенсировать перерывы, но не устранит постоянный дефицит производительности.

Разделяйте смачивание порошка и объемное смешивание

Мешалка, успешно обеспечивающая циркуляцию готового напитка, может оказаться неэффективной при введении сухих ингредиентов. Объемная циркуляция перемещает продукт внутри емкости; смачивание обеспечивает контакт жидкости с поверхностью порошка; диспергирование разрушает агломераты; гидратация требует времени при подходящих условиях. Эти функции не следует считать взаимозаменяемыми.

Для хорошо растворимых ингредиентов при умеренной загрузке может быть достаточно контролируемой подачи в емкость с эффективной циркуляцией. Для порошков, которые трудно смачивать, может потребоваться система индукции порошка в потоке или смеситель роторно-статорного типа. Если высокая вязкость ограничивает циркуляцию или теплопередачу от стенок, может понадобиться якорная мешалка или скребковое устройство. Выбирать оборудование следует по результатам испытаний рецептуры, а не исходя из безусловного требования к интенсивному сдвигу.

Более интенсивный сдвиг не всегда лучше. При неподходящих условиях работы он может повышать температуру продукта, увеличивать вовлечение воздуха или изменять структуры, чувствительные к сдвигу. Если требуется интенсивное диспергирование, можно применять его во время введения порошка, а затем снизить интенсивность смешивания на время завершения гидратации.

Скорость подачи порошка — часть этой схемы. Если подавать порошок быстрее, чем жидкость успевает его смочить и унести, на поверхности могут образовываться плавающие скопления и комки. Совместно установите последовательность загрузки, ограничения по скорости подачи, температуру жидкости и рабочий диапазон смесителя. Загрузка из мешков также требует безопасного доступа и подходящей системы пылеулавливания; риск взрыва горючей пыли следует оценивать с учетом конкретных ингредиентов и условий их обращения.

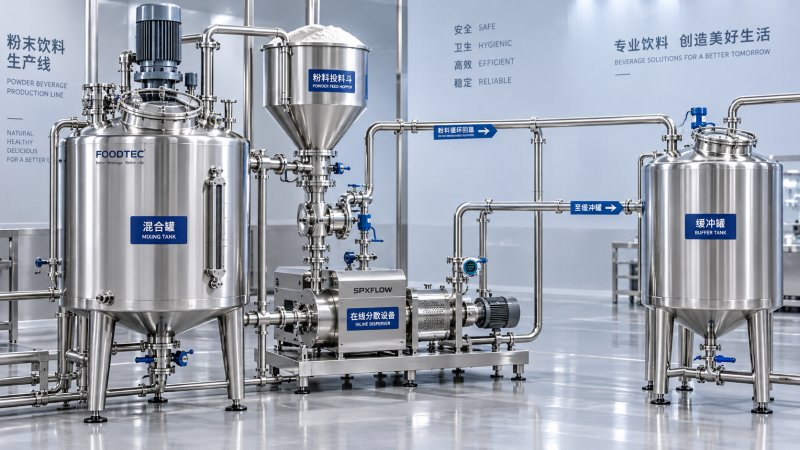

Типовой маршрут процесса включает подачу подготовленной воды, контролируемое добавление порошка, рециркуляцию через выбранное устройство для диспергирования, гидратацию в емкости, подтверждение готовности партии и передачу на последующую обработку. При проектировании трубопроводов необходимо разделить контуры рециркуляции и прямой передачи, чтобы недостаточно обработанный напиток не мог миновать обязательный этап смешивания.

Проектируйте систему перекачки с учетом следующего этапа процесса

Выходной патрубок смесительной емкости — это операционная граница, а не просто место подключения трубопровода. Принимающему оборудованию могут требоваться стабильное давление на входе, ограниченное содержание воздуха, заданная температура или определенный максимальный размер частиц. Уточните эти требования до выбора насоса и трубопроводов для перекачки.

Рабочие параметры насоса должны учитывать максимальную ожидаемую вязкость напитка и сопротивление всей трассы, включая клапаны, фильтры, теплообменники и перепады высоты. Проверьте условия на всасывании, особенно при работе с теплыми жидкостями, низким уровнем в емкости или пенящимися продуктами. Установка двигателя большей мощности не решит проблему недостаточных условий всасывания или попадания воздуха в трубопровод.

Если последующий этап не может останавливаться между партиями, санитарная уравнительная или буферная емкость позволит развязать процессы смешивания и перекачки. Ее объем следует выбирать с учетом длительности перерыва, который необходимо компенсировать, и производительности линии. Такая емкость также увеличивает время пребывания продукта, потребность в мойке и вероятность оседания, поэтому необходимость перемешивания или рециркуляции следует оценивать отдельно.

Повторное использование оборудования для напитков требует тех же проверок, что и покупка нового. Комплекты, такие какпромышленное оборудование для пивоварения, включают емкости и технологические системы, но одна лишь производительность пивоваренного оборудования не подтверждает его пригодность для смешивания порошков. Геометрию мешалки, минимальный рабочий уровень, устройства подачи порошка, дренаж и доступ для мойки необходимо оценивать с учетом конкретного применения.

Учитывайте санитарное исполнение и потребность в ресурсах при планировке

Наличие патрубков для мойки на месте (CIP) само по себе не гарантирует, что установку можно эффективно вымыть. Моющий раствор должен достигать мешалки, зоны вала и уплотнения, входа для порошка, соединений приборов и всех затененных поверхностей. Продукт должен полностью стекать из емкости и подключенных трубопроводов, не оставляя нежелательных застойных зон.

Остатки белка, жира и гидроколлоидов могут требовать иных режимов мойки, чем обычный раствор сахара. Последовательность мойки следует определить с учетом фактических загрязнений, включая концентрацию химических средств, температуру, условия циркуляции и время контакта. Согласуйте с поставщиком требования к моющим устройствам и пропускную способность обратной линии, а затем проверьте охват поверхностей и эффективность мойки при вводе в эксплуатацию.

Оборудованию для индукции порошка следует уделить особое внимание: частично смоченные отложения могут оставаться в загрузочных горловинах или соединениях, расположенных вне основного жидкостного контура. Кроме того, необходимо четко разделить зоны работы с сухим порошком и мойки влажных процессов, чтобы влага не попадала в зоны, которые должны оставаться сухими.

Ресурсы следует оценивать при одновременной нагрузке, а не только по индивидуальной мощности каждой машины. Нагрев, охлаждение, смешивание и мойка могут выполняться одновременно на разных участках линии. Проверьте доступную электрическую мощность, подачу горячей воды или пара, холодопроизводительность, потребность в сжатом воздухе и дренаж. В монтажном чертеже предусмотрите доступ для замены уплотнений, снятия мешалки, обслуживания приборов и безопасной загрузки порошка.

Задайте логику управления на стыках оборудования

Автоматизация одной лишь скорости мешалки не позволяет контролировать важные риски процесса. Последовательность управления должна проверять наличие необходимого количества жидкости перед подачей порошка, поддерживать требуемые условия циркуляции, обеспечивать соблюдение температурных ограничений и блокировать выгрузку до выполнения критериев готовности партии.

К полезным блокировкам относятся защита мешалки при низком уровне, подтверждение расхода в контуре рециркуляции до включения индукции порошка, защита от превышения температуры и подтверждение наличия свободной вместимости принимающего оборудования перед перекачкой. Необходимо также контролировать маршруты движения продукта и моющих растворов, исключая нежелательные соединения. Обратную связь по положению клапанов следует предусмотреть, если неправильный маршрут создает существенный риск загрязнения или нарушения процесса.

Приборы контроля должны соответствовать рецептуре. Показания рефрактометра могут использоваться для контроля концентрации в подходящих системах с растворенными сухими веществами, но взвешенные ингредиенты затрудняют их интерпретацию. Электропроводность не является универсальным способом измерения концентрации. Для некоторых рецептур перед выпуском партии требуется отбирать пробы и проверять вязкость, pH, дисперсность или содержание сухих веществ.

Зафиксируйте обязанности поставщиков в общем документе по интерфейсам, указав расположение патрубков, типы соединений, ограничения по давлению и температуре, потребность в ресурсах, сигналы управления, а также ответственность за насосы, клапаны, трубопроводы и программное обеспечение. Это поможет не допустить, чтобы неясное распределение обязанностей между поставщиком емкости и интегратором линии привело к задержкам монтажа.

Проводите ввод в эксплуатацию на продукте, а не только на воде

Испытания на воде позволяют проверить герметичность, маршруты потоков, реакцию приборов и базовую работу оборудования. Они не подтверждают качество введения порошка, контроль пены, гидратацию или эффективность выгрузки при производственной вязкости.

Приемочные испытания должны охватывать рецептуры с различными ограничениями: порошки, которые трудно смачивать, высокая вязкость, чувствительность к пенообразованию и минимальный рабочий объем. До начала испытаний согласуйте измеримые критерии приемки, включая общую продолжительность цикла, качество диспергирования, однородность концентрации, контроль температуры, остатки продукта после выгрузки и эффективность мойки.

Проверьте полный цикл, включая передачу продукта на следующий этап, мойку и восстановление процесса после перерыва. Остановка подачи порошка, прекращение рециркуляции или недоступность принимающей емкости должны переводить процесс в определенное состояние. Смешивание не является этапом микробиологического уничтожения; температура гидратации, время выдержки и последующая обработка должны соответствовать валидированному процессу обеспечения безопасности пищевой продукции.

Допускайте установку к производству только после подтверждения стабильного приготовления продукта, приемлемой работы системы перекачки и эффективной мойки в рамках согласованного графика. В таком случае вместимость емкости становится одним из проверенных параметров производительности линии, а не ее заменой.
