Допустимое давление пивного ферментера: что проверить перед шпунтованием

Ферментер для пива можно использовать для брожения под давлением с помощью шпунт-аппарата только в том случае, если документально подтверждённые пределы давления, установленные компоненты и средства защиты от избыточного давления соответствуют предполагаемым условиям эксплуатации. Конструкция из нержавеющей стали, герметичная крышка или успешное проведение одной партии под давлением сами по себе не подтверждают пригодность ферментера. Если назначение сосуда и допустимое рабочее давление нельзя подтвердить достоверной документацией, удержание CO₂, образующегося при брожении, не должно входить в утверждённую процедуру его эксплуатации.

Для специалистов по контролю качества и охране труда решение основывается на трёх проверках: какое давление выдерживает вся сборка, как будет сбрасываться избыточное давление и остаются ли брожение, охлаждение, перекачка и очистка в пределах утверждённых ограничений. Уставка шпунт-аппарата — один из параметров этой оценки, а не номинальное давление сосуда.

Установите, на что именно распространяется номинальное давление

Начните с паспортной таблички сосуда и подтверждающей документации. Сверьте серийный номер или идентификатор оборудования с документами производителя. В документах должны быть указаны допустимое давление при соответствующей температуре, расчётная основа и ограничения по условиям эксплуатации. Уточните, указаны ли значения давления как избыточные или абсолютные, и используйте одинаковые единицы измерения в рабочей процедуре, показаниях приборов и спецификациях клапанов.

В коммерческом предложении или документации на оборудование могут фигурировать разные значения: расчётное давление, максимально допустимое рабочее давление, испытательное давление и рекомендуемое рабочее давление. Они имеют разное назначение. Испытание давлением подтверждает характеристики при заданных условиях испытания; испытательное давление не даёт разрешения на обычную эксплуатацию при таком значении. Если терминология в стандартах или документах производителей различается, запросите письменное разъяснение допустимого рабочего предела.

Номинальное давление также должно учитывать фактическую конфигурацию, установленную на пивоварне. Для корпуса сосуда может быть документально подтверждена способность выдерживать давление, тогда как сменная крышка, закрытие люка, смотровое стекло или дополнительный штуцер могут иметь более низкий предел. Проверьте всю границу давления, включая соединения с оборудованием, которое будет находиться под тем же давлением. Номинальные характеристики хомутов, прокладок и феррул зависят от сборки и условий эксплуатации; одного указания марки материала недостаточно.

• Документация на сосуд: идентификационные данные, допустимые давление и температура, применимый стандарт проектирования, документы об инспекции или соответствии.
• Крышка и фитинги: пригодность по давлению люка, крышки, хомутов, клапанов, смотровых стёкол, соединений для приборов и уплотнений.
• Раздельные полости под давлением: отдельные пределы для продуктовой камеры и рубашки охлаждения, включая любые ограничения на разницу давлений между ними.
• История оборудования: ремонт, приваренные элементы, заменённые детали, коррозия, деформация и другие изменения, которые могут повлиять на первоначальные номинальные характеристики.

Гигиеничность конструкции и прочность под давлением требуют раздельного подтверждения. Полированная внутренняя поверхность, пригодность для контакта с пищевыми продуктами или возможность мойки на месте (CIP) могут быть важны для санитарной обработки, но ни один из этих факторов не подтверждает право удерживать CO₂. Атмосферный резервуар нельзя превратить в ферментер, рассчитанный на давление, просто установив шпунт-клапан.

Рассматривайте сертификацию с учётом места установки

Заявление «сертифицированный танк» неполно, если не указаны стандарт, охватываемое оборудование и подтверждающая документация. ASME Boiler and Pressure Vessel Code Section VIII и Европейская директива по оборудованию, работающему под давлением (PED) — примеры нормативных систем, которые могут применяться в зависимости от страны назначения и классификации оборудования. Они выполняют разные функции: код проектирования и изготовления и нормативную систему подтверждения соответствия нельзя считать взаимозаменяемыми обозначениями.

Для пивоварни практический вопрос заключается в том, отвечает ли предоставленная документация требованиям, применимым по месту установки. Помимо сертификата на изготовление, местные правила могут требовать регистрации, проверки при монтаже или периодических осмотров. Знак соответствия на одном комплектующем не подтверждает соответствие всей сборки ферментера.

Запросите документы на конкретный сосуд, а не общий сертификат компании. В зависимости от применимой нормативной системы подтверждающие материалы могут включать отчёт производителя с данными оборудования, декларацию о соответствии, прослеживаемость материалов, сварочную документацию, протоколы проверок и документы об испытаниях давлением. Состав требуемого пакета различается; полезнее установить, какие требования применимы и удовлетворяют ли им имеющиеся документы, чем собирать все возможные сертификаты.

Изменения после поставки требуют такой же тщательной проверки. Приваривание штуцера, изменение конструкции закрытия или замена компонента, работающего под давлением, могут повлиять на первоначальные расчётные предпосылки. До возврата сосуда к эксплуатации под давлением поручите оценку изменений ответственному производителю или квалифицированному специалисту по оборудованию, работающему под давлением.

Разделяйте регулирование давления и защиту от избыточного давления

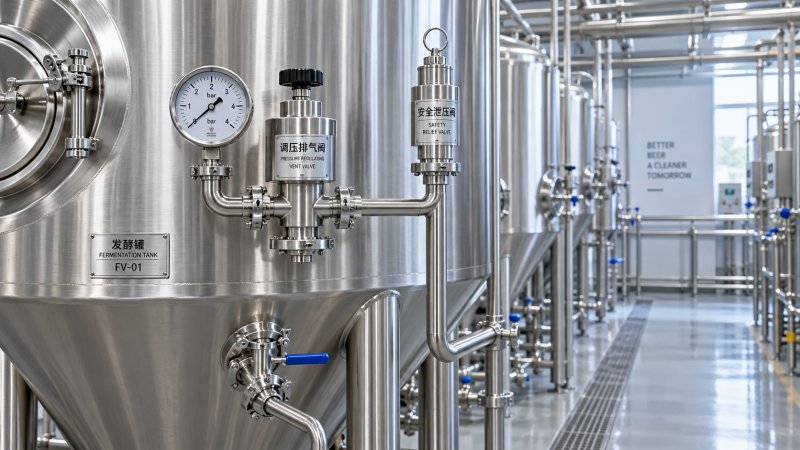

Шпунт-клапан регулирует давление при брожении, выпуская газ при достижении настраиваемой уставки. Предохранительное устройство сброса давления защищает оборудование, если система регулирования давления выходит из строя или не справляется с расходом газа. Пивоварне не следует считать, что шпунт-клапан выполняет обе функции, если такое применение прямо не подтверждено его документированной конструкцией, пропускной способностью и соответствием применимым требованиям.

Уставку рабочего давления следует выбирать с достаточным запасом до уставки предохранительного устройства, чтобы учесть отклонения регулирования и колебания технологического процесса. Уставка срабатывания защиты должна соответствовать допустимому пределу сосуда и применимым нормативным требованиям. Любое разрешённое повышение давления при срабатывании сброса определяется соответствующими инженерными нормами и ни в коем случае не должно рассматриваться как дополнительный запас для рабочего режима.

Пропускная способность при сбросе не менее важна, чем давление открытия. Даже клапан, открывающийся при правильном давлении, может оказаться недостаточным, если он не способен отвести возможный входящий поток. Оцените образование газа при брожении, подключённые источники CO₂, отказ регулятора и другие возможные источники давления. Выбор пропускной способности должен основываться на соответствующих данных предохранительного устройства и инженерном расчёте с учётом условий сброса и противодавления.

Проверьте весь путь сброса — от штуцера сосуда до точки выпуска. Пена, дрожжи, хмель, засохшие отложения или остатки моющих средств могут засорить узкий канал. Запорный клапан также может лишить систему защиты, если его положение не контролируется в рамках утверждённой схемы. Трубопровод сброса должен обеспечивать работу устройства и направлять выпускаемый CO₂ в безопасное место; удлинительный шланг не всегда является безвредным решением.

Техническое обслуживание должно соответствовать инструкциям производителя устройства и применимым требованиям к проверкам. Ведите записи об идентификации, настройке, осмотрах, обслуживании и замене. Чистый внешний вид не подтверждает правильное давление открытия или достаточную пропускную способность. Не проводите импровизированные испытания сжатым газом: пневматические испытания связаны с опасностью накопленной энергии и требуют контролируемой процедуры.

Утвердите весь рабочий цикл до первой партии с брожением под давлением

Пригодность сосуда для работы под давлением может меняться в течение партии, даже если уставка шпунт-клапана остаётся неизменной. При охлаждении растворимость CO₂ увеличивается, что может снизить давление в газовом пространстве. Слив или откачка пива также могут создать вакуум, если поступление газа недостаточно. Сосуд, рассчитанный на положительное давление, может иметь низкий или нулевой допустимый предел вакуума, поэтому для холодного дображивания и перекачки необходима отдельная стратегия защиты.

Проверьте документально установленный предел вакуума и пригодность вакуумного предохранительного устройства или системы контролируемой подачи газа. Если для качества продукта необходимо исключить кислород, обеспечьте это требование в рамках утверждённой схемы работы под давлением и вакуумом. Не следует использовать незащищённый герметичный сосуд как способ сохранения газового пространства без кислорода.

Очистка связана с дополнительными условиями. Изменения температуры, конденсация пара, химическая совместимость и работа рубашки могут создавать нагрузки, выходящие за пределы условий брожения. В процедурах должны быть указаны сброс давления и безопасная изоляция перед открытием крышек или разборкой фитингов, а также надёжный способ убедиться, что остаточное давление стравлено.

Контроль качества также участвует в установлении рабочего диапазона. Удержание CO₂ может влиять на ход брожения и карбонизацию, поэтому режимы давления необходимо оценивать наряду с активностью дрожжей, степенью сбраживания, температурой и заданными характеристиками пива. Соответствие механическим ограничениям сосуда само по себе не подтверждает правильность технологического процесса пивоварения.

До допуска к производству зафиксируйте утверждённый диапазон давления, настройку шпунт-клапана, схему сброса, меры защиты от вакуума, проверки приборов и действия оператора при отклонениях давления. Точность манометра должна соответствовать рабочему диапазону, а операторы должны иметь чёткие инструкции на случай роста давления, блокировки сброса или расхождения показаний приборов.

Полная запись об утверждении должна позволять следующей смене без дополнительных пояснений ответить на три вопроса: какое ограничение действует для установленного сосуда, что защищает его при отказе регулирования давления и какие действия требуются, если рабочий режим выходит за утверждённый диапазон. Если ответ на любой из вопросов зависит от неподтверждённого предположения, устраните этот пробел до герметизации ферментера для брожения под давлением.
